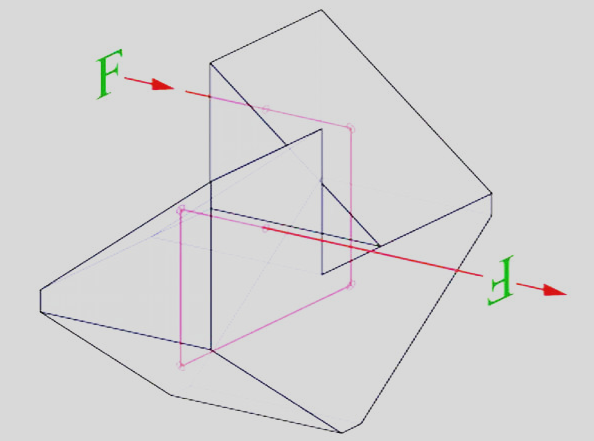

普羅棱鏡是由玻璃塊塑造成的等腰直角三棱鏡，末端平面對著直角。在使用上，光線由三棱鏡中大的長方形面進入，經過斜面的兩次全反射，再穿透原來的入射平面射出。因?yàn)楣饩€只是以正常的狀態進出，三棱鏡并未發生色散的作用。
普羅棱鏡運用于特別是在許多的雙筒望遠鏡中提供影像的重建和更長的光路折疊，有效的縮短物鏡和目鏡間的距離。
常規產品規格如下表，我們也可以為客戶定做各種規格的普羅棱鏡。
常規產品規格
| 普羅棱鏡（尺寸及鍍膜可按用戶需求定制)單位mm | |||||
| 序號 | 產品編號 | 邊長A | 側寬B | 實高C | 出入射光夾角 |
| 1 | GP-001 | 16±0.1 | 8 | 16 | ≤10′ |
| 2 | GP-002 | 17 | 8 | 15.98 | 4' |
| 3 | GP-003 | 18.1 | 9 | 18 | 5' |
| 4 | GP-004 | 18.5 | 10-0.1 | 19.3 | ±5內 |
| 5 | GP-005 | 18.5 | 10-0.1 | 19.2 | 5' |
| 6 | GP-006 | 19-0.4 | 9±0.1 | 18.7 | ±20′ |
| 7 | GP-007 | 21±0.3 | 10±0.2 | 19.5 | 5' |
| 8 | GP-008 | 21.5 | 10.5±0.1 | 18.2±0.1 | 20'內 |
| 9 | GP-009 | 23-0.1 | 12 | 23 | 5'內 |
| 10 | GP-010 | 40-0.2 | 22-0.2 | 19±0.15 | 5' |
| 11 | GP-011 | 48-0.5 | 23-0.3 | 23_0.3 | 5' |
| 12 | GP-012 | 52 | 24 | 25±0.1 | 3' |
